Inertiale Lösungen zur Präzisionsausrichtung und Stabilisierung

Präzisionsausrichtungs- und -stabilisierungssysteme steuern die Ausrichtung einer Nutzlast oder eines Instruments, um es mit anderen Geräten wie einem Satelliten, einer Antenne oder einem Ziel auszurichten. Unsere Trägheitssensoren sind für rauscharme Beschleunigungsmesser- und Gyroskopmessungen ausgelegt. In Kombination mit der synchronisierten Messung zwischen den Achsen und der geringen Latenz zwischen der physischen Bewegung und der Ausgabe bieten sie eine hervorragende gyroskopische Stabilisierung und einen Mechanismus zur Ausrichtung der Antenne.
Sie werden häufig im Verteidigungsbereich eingesetzt, um sicherzustellen, dass Sensoren, Kameras, Antennen, Plattformen und andere Geräte trotz Bewegungen und Vibrationen präzise ausgerichtet bleiben. Entdecken Sie unsere Lösungen, die für ein hohes Maß an Genauigkeit und Zuverlässigkeit ausgelegt sind.

Startseite Verteidigung Ausrichten und Stabilisieren

Bewegungssensoren für kardanische Aufhängungen

Unsere Sensoren vereinen die wichtigsten Anforderungen für kardanische Anwendungen: geringes Rauschen und geringe Latenzzeit in Kombination mit Hochleistungssensoren, die sehr starken Vibrationen und Stößen standhalten. Dadurch können unsere Sensoren auf allen Arten von Plattformen eingesetzt werden, von Schiffen mit geringer Dynamik bis hin zu hochdynamischen Militärdrohnen.
Unsere Stabilisierungssysteme reduzieren die Auswirkungen von Vibrationen und Bewegungen und sorgen für eine gleichmäßige Ausrichtung des Sensors. Diese Stabilität verbessert die Qualität der erfassten Daten, sei es von bildgebenden Geräten, wissenschaftlichen Instrumenten oder Navigationssystemen, und führt zu zuverlässigeren und präziseren Ergebnissen.
Drohnen, die mit Ausrichtungs- und Stabilisierungstechnologien ausgestattet sind, können komplexe Aufgaben wie Vermessung und Überwachung effizienter durchführen, da weniger manuelle Anpassungen und Nacharbeiten erforderlich sind.

Entdecken Sie unsere Lösungen

Stabilisierung und Ausrichten von Antennen

Antennen, die auf verschiedenen Fahrzeugtypen montiert sind, erfordern fortschrittliche Ausrichtungs- und Stabilisierungssysteme, um die Ausrichtung mit der Sende-/Empfangsanlage unter Bewegung aufrechtzuerhalten.
Unsere Hochleistungssensoren ermöglichen die Aufrechterhaltung einer stabilen richtung, die für die Ausrichtung entscheidend ist, selbst in Umgebungen mit GNSS-Problemen. Darüber hinaus kann die rauscharme IMU mit geringer Latenzzeit zur Stabilisierung der Antenne bei Vibrationen verwendet werden.

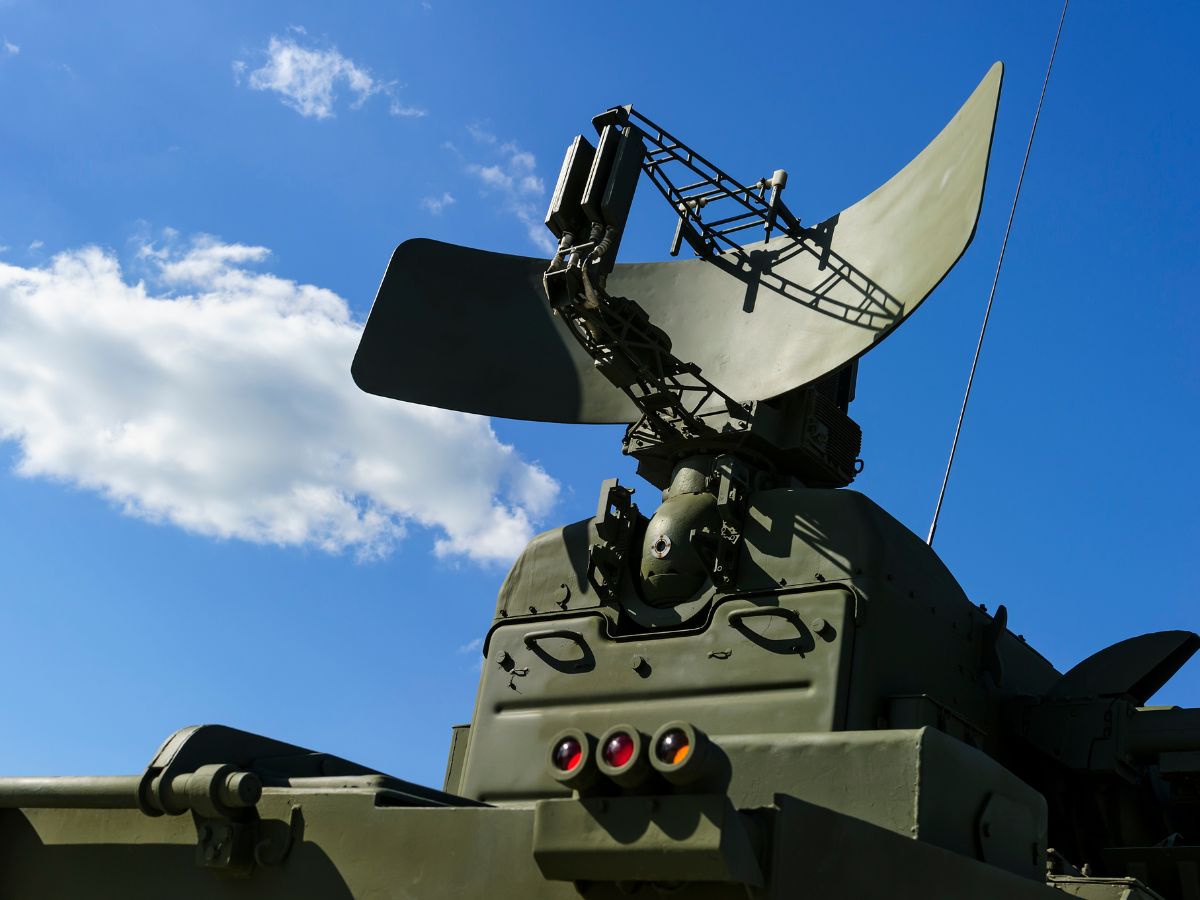

Zielbestimmung und Ausrichtung des Geschützturms

Von Türmen, die auf Land-, See- oder Luftfahrzeugen montiert sind, bis hin zu handgehaltenen Zielbestimmungssystemen bieten unsere Bewegungssensoren zuverlässige Richtungsinformationen mit verschiedenen richtung: Magnetometer, richtung...
Ihre Kapazität und Vielseitigkeit machen sie zu effektiven Lösungen für alle Anwendungen.

Erzählen Sie uns von Ihrem Projekt

Unsere Stärken

Unsere Produkte kombinieren fortschrittliche Inertialsensoren mit GNSS-Technologie, um präzise Echtzeit-Positions- und Bewegungsdaten zu liefern, selbst in schwierigen Umgebungen, in denen GNSS nicht verfügbar ist.

Außergewöhnliche Genauigkeit Zuverlässige Leistung auch in schwierigen Umgebungen oder unter dynamischen Bedingungen.
Robustheit gegenüber Störsendern und Spoofing Aufrechterhaltung der Genauigkeit in Gebieten, in denen GNSS nicht zur Verfügung steht oder die störanfällig sind, wenn ein unterbrechungsfreier Betrieb entscheidend ist.
Kompaktes und leichtes Design Ideal für die Integration in Verteidigungsplattformen wie Drohnen, Geschütztürme und Zielsysteme.
Entwickelt für militärische Standards Sie bieten robuste Leistung und halten extremen Temperaturen, Vibrationen und Stößen stand.

Unsere Lösungen für Verfugung & Stabilisierung

Unsere Sensoren bieten eine extrem geringe Latenzzeit zwischen Bewegung und Ausgabe. Darüber hinaus sind diese Geräte sorgfältig mit Signalaufbereitung und FIR-Filterung konzipiert, um eine hohe Bandbreite zu liefern und gleichzeitig die Messung vor Vibrationen zu schützen.

Ellipse A AHRS Einheit Recht

Ellipse-A

Ellipse-A bietet leistungsstarke Orientierungs- und Hebungsmessungen in einem kostengünstigen AHRS, mit präziser magnetischer Kalibrierung und robuster Temperaturtoleranz.
AHRS 0,8 ° richtung (magnetisch) 5 cm Hebung 0,1 ° rollen und nicken
Entdecken Sie
Ellipse D INS Einheit Rechts

Ellipse-D

Ellipse-D ist das kleinste Trägheitsnavigationssystem mit GNSS-Doppelantenne, das unter allen Bedingungen präzise richtung und zentimetergenaue Genauigkeit bietet.
INS RTK mit zwei Antennen INS 0,05 ° rollen und nicken 0,2 ° richtung
Entdecken Sie
Pulse 40 IMU Einheit Checkmedia Rechts

Pulse-40

Pulse-40 IMU ist ideal für kritische Anwendungen. Gehen Sie keine Kompromisse zwischen Größe, Leistung und Zuverlässigkeit ein.
Taktischer Grad IMU 0,08°/√h Lärm gyroskop 6µg-Beschleunigungsaufnehmer 12-Gramm, 0,3 W
Entdecken Sie
Ekinox Micro INS Einheit Rechts

Ekinox Micro

Ekinox Micro ist ein kompaktes, hochleistungsfähiges INS mit Dual-Antennen-GNSS, das eine unübertroffene Genauigkeit und Zuverlässigkeit bei einsatzkritischen Anwendungen bietet.
INS Interne GNSS Einzel-/Doppelantenne 0,015 ° rollen und nicken 0,05 ° richtung
Entdecken Sie

Download unserer Broschüre

Unsere Broschüren bieten detaillierte Informationen, die Ihnen helfen, die perfekte Lösung für die Präzisionsausrichtung und -stabilisierung für Ihre Anforderungen zu finden.

Fallstudien

Entdecken Sie, wie unsere Bewegungs- und Navigationssysteme die Präzisionsausrichtung und -stabilisierung in verschiedenen Branchen verändern. Von der Ausrichtung von Satellitenantennen bis hin zu stabilisierten Kamerasystemen auf beweglichen Plattformen sorgt unsere Technologie für unübertroffene Genauigkeit und Zuverlässigkeit selbst unter schwierigsten Bedingungen.
Entdecken Sie Anwendungsfälle aus der Praxis, die zeigen, wie unsere Inertiallösungen die Leistung steigern, Ausfallzeiten reduzieren und die betriebliche Effizienz verbessern. Erfahren Sie, wie unsere fortschrittlichen Sensoren und intuitiven Schnittstellen die Präzision und Kontrolle bieten, die Sie für Ihre Anwendungen benötigen.

CNES Cesars

Ellipse kompatibel mit Cobham Satcom

Ausrichtung der Antenne

Cobham Aviator UAV 200 und SBG INS
BoE-Systeme

UAV-Bewegungsausgleich und Punkt cloud Georeferenzierung

UAV kartographie

UAV LiDAR BoE Systeme
Chalmers

Das fahrerlose Formula Student Team wählt -N

Autonomes Fahrzeug

Chalmers Formelwagen
Alle Fallstudien entdecken

Sie sprechen über uns

Hören Sie aus erster Hand von den Innovatoren und Kunden, die unsere Technologie eingesetzt haben.

Ihre Erfahrungsberichte und Erfolgsgeschichten veranschaulichen den bedeutenden Einfluss unserer Sensoren in praktischen Anwendungen zur Ausrichtung und Stabilisierung.

McGill-Robotertechnik
"Das Gerät ermöglichte es uns, uns nach über 500 Metern blinder Navigation für den letzten Wegpunkt in 20 Zentimetern Entfernung zu fixieren, was bei dem Wettbewerb noch nie zuvor gelungen war."
Eberhard Karls Universität
"Ellipse-N wurde ausgewählt, weil es alle Anforderungen erfüllt und ein einzigartiges Gleichgewicht zwischen Genauigkeit, Größe und Gewicht bietet."
Uwe P., Dr. Ing.
Universität von Waterloo
"Ellipse-D von SBG Systems war einfach zu bedienen, sehr genau und stabil, mit einem kleinen Formfaktor - alles, was für unsere WATonoTruck-Entwicklung wichtig war."
Amir K, Professor und Direktor

Haben Sie noch Fragen?

Willkommen in unserem FAQ-Bereich! Hier finden Sie Antworten auf die häufigsten Fragen zu den von uns vorgestellten Anwendungen. Wenn Sie nicht finden, wonach Sie suchen, können Sie uns gerne direkt kontaktieren!

Was ist Inertialstabilisierung?

Die Trägheitsstabilisierung ist eine Technologie, die dazu dient, die Ausrichtung und Position eines Geräts oder einer Plattform trotz externer Bewegungen und Vibrationen konstant zu halten.



Es stützt sich auf Trägheitssensoren, wie Gyroskope und Beschleunigungsmesser, um Bewegungen und Störungen in Echtzeit zu erkennen. Diese Sensoren messen die Winkelgeschwindigkeit und die lineare Beschleunigung und ermöglichen es dem System, die notwendigen Gegenbewegungen zur Stabilisierung des Geräts zu berechnen.



Die Trägheitsstabilisierung ist in verschiedenen Anwendungen wie Kameras, Antennen und Waffensystemen von entscheidender Bedeutung, insbesondere in sich bewegenden Fahrzeugen, Schiffen und Flugzeugen. Sie sorgt für eine genaue Zielerfassung, klare Bilder und eine zuverlässige Datenerfassung, indem sie die Auswirkungen der Bewegung auf die Leistung der Ausrüstung minimiert.

Was ist Bildstabilisierung?

Bei der Bildstabilisierung mit Bewegungssensoren handelt es sich um eine MEMS-basierte Technologie zur Verringerung von Unschärfen in Bildern und Videos, die durch unerwünschte Kamerabewegungen wie Verwacklungen oder Vibrationen verursacht werden.



Bewegungssensoren, wie Gyroskope und Beschleunigungsmesser, erkennen und messen die Bewegung der Kamera in Echtzeit. Gyroskope erfassen Winkelbewegungen (Rotation) um verschiedene Achsen, während Beschleunigungsmesser lineare Bewegungen erkennen.



Sie liefern kontinuierlich Daten an das Bildstabilisierungssystem der Kamera, das die Richtung und Größe der Bewegung analysiert.



Basierend auf der erkannten Bewegung gleicht das Bildstabilisierungssystem diese schnell aus, indem es optische Elemente bewegt oder den Kamerasensor in die entgegengesetzte Richtung der erkannten Bewegung ausrichtet. Diese Gegenbewegung hilft, das Bild zu stabilisieren.



Die Bildstabilisierung mit Bewegungssensoren gleicht Verwacklungen der Kamera aus und sorgt so für klarere, schärfere Bilder und flüssigere Videos, selbst bei schlechten Lichtverhältnissen oder bei Verwendung einer hohen Zoomstufe.

Wie funktioniert eine selbstausrichtende Antenne?

Eine selbstausrichtende Antenne richtet sich automatisch auf einen Satelliten oder eine Signalquelle aus, um eine stabile Kommunikationsverbindung zu gewährleisten. Sie verwendet Sensoren wie Gyroskope, Beschleunigungsmesser und GPS, um ihre Ausrichtung und Position zu bestimmen.



Wenn die Antenne eingeschaltet wird, berechnet sie die notwendigen Einstellungen, um sich auf den gewünschten Satelliten auszurichten. Motoren und Aktuatoren bewegen dann die Antenne in die richtige Position. Das System überwacht kontinuierlich die Ausrichtung und nimmt in Echtzeit Anpassungen vor, um Bewegungen auszugleichen, z. B. bei einem fahrenden Fahrzeug oder Schiff.



Dies gewährleistet eine zuverlässige Verbindung, auch in dynamischen Umgebungen, ohne manuelles Eingreifen.
