모든 기능 살펴보기
타원 시리즈는 고급 센서 융합 알고리즘을 사용하여 방향 및 내비게이션 데이터를 계산합니다. 이 알고리즘은 애플리케이션에 따라 특정 동역학에 응답하도록 조정할 수 있습니다. 모션 프로파일은 특정 동역학에 맞게 알고리즘을 최적화하기 위해 만들어진 파라미터의 사전 설정입니다.

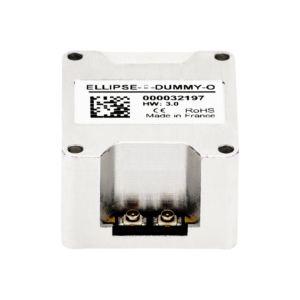

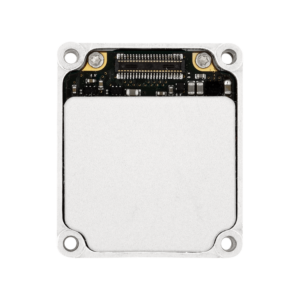

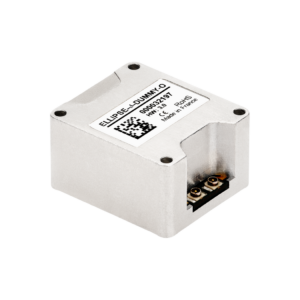

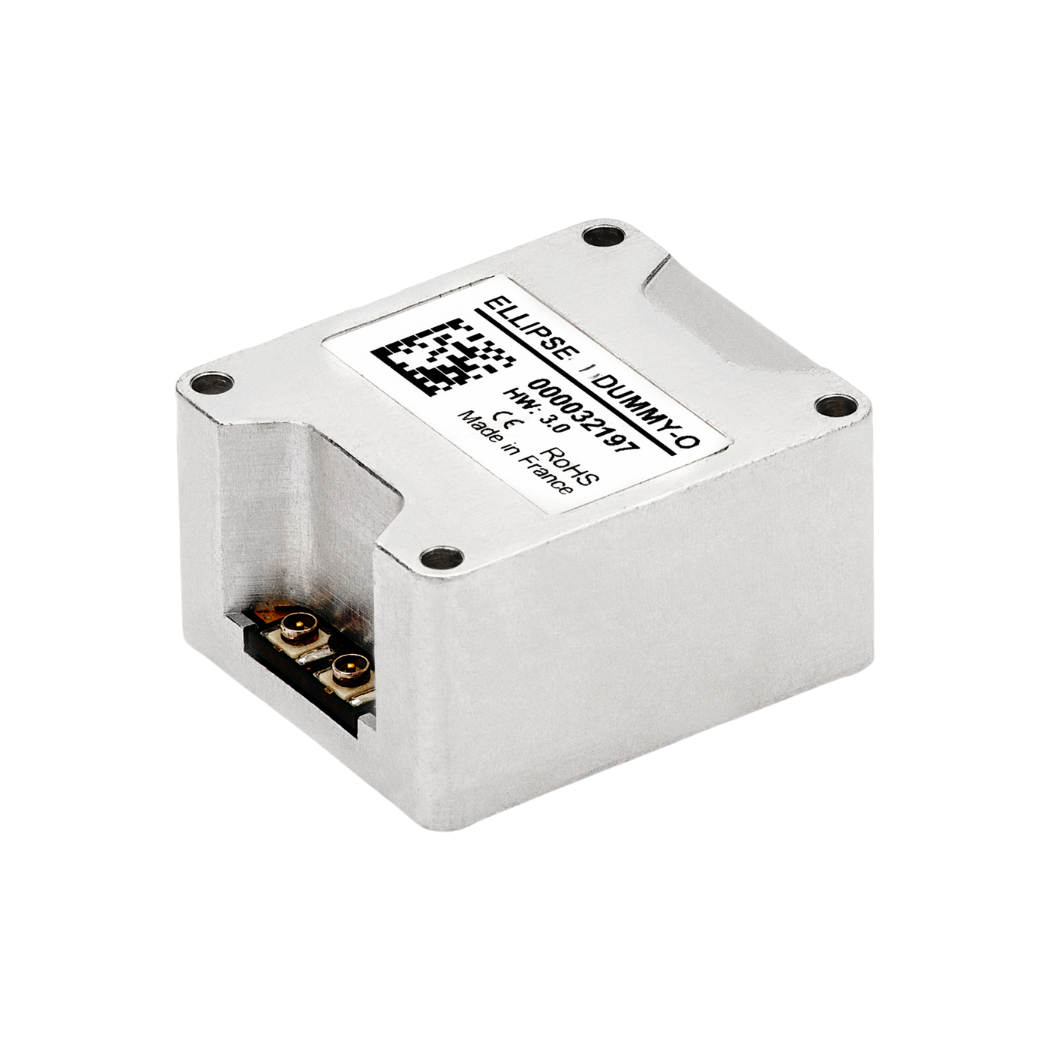

Ellipse-E 3축 자력계 센서가 내장되어 있으며 DVL, 주행 거리계, 공기 데이터와 같은 외부 센서 입력을 통해 GNSS가 어려운 환경에서 방향 및 위치 솔루션을 활용할 수 있습니다.
OEM Ellipse-E 대해 자세히 알아보세요.
사양
모션 및 내비게이션 성능
1.2 m 단일 포인트 위치 수직
1.5 m RTK 위치 수평
0.01m + 1ppm RTK 위치 수직
0.02m + 1ppm PPK 위치 수평
0.01m + 0.5ppm PPK 위치 수직
0.02m + 1ppm 싱글 포인트 롤/피치
0.1 ° RTK 롤/피치
0.05 ° PPK 롤/피치
0.03 ° 단일 포인트 제목
0.2 ° RTK 헤딩
0.2 ° PPK 제목
0.1 °
내비게이션 기능
단일 및 듀얼 GNSS 안테나 실시간 가중치 정확도
5cm 또는 5%의 부종 실시간 헤이브 웨이브 주기
0~20초 실시간 히브 모드
자동 조정 가중치 정확도 지연
2cm 또는 2.5 지연된 헤이브 웨이브 주기
0~40초
모션 프로필
자동차, 자동차, 기차/철도, 트럭, 이륜차, 중장비, 보행자, 배낭, 오프로드 Air
비행기, 헬리콥터, 항공기, 무인 항공기 해양
수상 선박, 수중 차량, 해양 매핑, 해양 및 거친 해양
GNSS 성능
외부(제공되지 않음) 주파수 대역
외부 GNSS 수신기에 따라 다름 GNSS 기능
외부 GNSS 수신기에 따라 다름 GPS 신호
외부 GNSS 수신기에 따라 다름 갈릴레오 신호
외부 GNSS 수신기에 따라 다름 글로나스 신호
외부 GNSS 수신기에 따라 다름 베이더우 신호
외부 GNSS 수신기에 따라 다름 GNSS 첫 수정 시간
외부 GNSS 수신기에 따라 다름 재밍 및 스푸핑
외부 GNSS 수신기에 따라 다름
자력계 성능
50 가우스 스케일 팩터 안정성(%)
0.5 % 소음(mGauss)
3 mGauss 바이어스 안정성(mGauss)
1mGauss 해상도(mGauss)
1.5mGauss 샘플링 속도(Hz)
100Hz 대역폭(Hz)
22Hz
환경 사양 및 작동 범위
알루미늄, 전도성 표면 마감 작동 온도
-40°C ~ 78°C 진동
8g RMS - 20Hz ~ 2kHz 충격(작동 중)
100g 6ms, 하프 사인파 충격(비작동)
500g 0.1ms, 하프 사인파 MTBF(계산된)
218,000시간 다음 사항을 준수합니다.
MIL-STD-810G
인터페이스
GNSS, RTCM, 주행 거리계, DVL, 외부 자력계 출력 프로토콜
NMEA, 바이너리 sbgECom, TSS, KVH, Dolog 입력 프로토콜
NMEA, Novatel, Septentrio, u-blox, PD6, Teledyne Wayfinder, Nortek 출력 속도
200Hz, 1,000Hz (IMU 데이터) 직렬 포트
RS-232/422 최대 2Mbps: 최대 5개의 입력/출력 CAN
1x CAN 2.0 A/B, 최대 1Mbps 동기화 아웃
PPS, 최대 200Hz 트리거 - 2개 출력 동기화 IN
PPS, 최대 1kHz의 이벤트 마커 - 4개 입력
기계 및 전기 사양
2.5 ~ 5.5 VDC 전력 소비
250mW 안테나 전력
3.0VDC - 안테나당 최대 30mA | 이득: 17 - 50dB 무게(g)

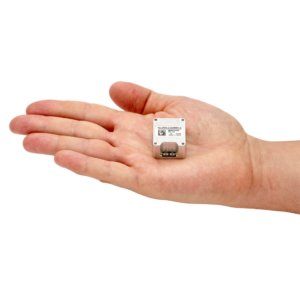

8 g 치수(LxWxH)
29.5 x 25.5 x 11mm
타이밍 사양
< 200ns PTP 정확도
< 1µs 미만 PPS 정확도
<1µs(지터 <1µs) 죽은 계산의 드리프트
1ppm
OEM Ellipse-E 애플리케이션
OEM Ellipse-E 다양한 산업 분야에서 정밀한 내비게이션과 방향성을 제공하도록 설계되어 까다로운 환경에서도 일관된 고성능을 보장합니다. 외부 GNSS 모듈과 원활하게 통합되어 모든 GNSS 수신기가 필수 속도 및 위치 데이터를 제공할 수 있습니다.
듀얼 안테나 시스템은 True Heading 정확도의 이점을 추가하고 RTK GPS 수신기를 사용하여 위치 정밀도를 크게 향상시킬 수 있습니다.
OEM Ellipse-E정밀도와 다용도를 경험하고 그 애플리케이션을 알아보세요.
OEM Ellipse-E 데이터시트
모든 센서 기능 및 사양을 받은 편지함으로 바로 받아보세요!
다른 제품과 비교
내비게이션, 모션 및 중량 감지를 위한 가장 진보된 관성 센서 제품군을 비교해보세요.
전체 사양은 요청 시 제공되는 하드웨어 매뉴얼에서 확인할 수 있습니다.
OEM Ellipse-E |
||||
|---|---|---|---|---|
| 단일 포인트 위치 수평 | 단일 포인트 위치 수평 1.2 m * | 단일 포인트 위치 수평 1.2 m | 단일 포인트 위치 수평 1.2 m | 단일 포인트 위치 수평 1.2 m |
| 싱글 포인트 롤/피치 | 싱글 포인트 롤/피치 0.1 ° | 싱글 포인트 롤/피치 0.1 ° | 싱글 포인트 롤/피치 0.03 ° | 싱글 포인트 롤/피치 0.03 ° |
| 단일 포인트 제목 | 단일 포인트 제목 0.2 ° | 단일 포인트 제목 0.2 ° | 단일 포인트 제목 0.08 ° | 단일 포인트 제목 0.06 ° |
| GNSS 수신기 | GNSS 수신기 외부 안테나 | GNSS 수신기 내부 듀얼 안테나 | GNSS 수신기 내부 듀얼 안테나 | GNSS 수신기 내부 듀얼 안테나 |
| 데이터 로거 | 데이터 로거 - | 데이터 로거 - | 데이터 로거 8GB 또는 48시간 @ 200Hz | 데이터 로거 8GB 또는 48시간 @ 200Hz |
| 이더넷 | 이더넷 - | 이더넷 - | 이더넷 전이중(10/100 base-T), PTP/NTP, NTRIP, 웹 인터페이스, FTP | 이더넷 전이중(10/100 base-T), PTP/NTP, NTRIP, 웹 인터페이스, FTP |
| 무게(g) | 무게(g) 8 g | 무게(g) 17 g | 무게(g) 38 g | 무게(g) 76 g |
| 치수(LxWxH) | 치수(LxWxH) 29.5 x 25.5 x 11mm | 치수(LxWxH) 29.5 x 25.5 x 16mm | 치수(LxWxH) 50 x 37 x 23mm | 치수(LxWxH) 51.5 x 78.75 x 20mm |
| *외부 GNSS 수신기에 따라 다름 |
호환 드라이버 및 소프트웨어
문서 및 리소스
저희 제품에는 모든 단계에서 사용자를 지원하도록 설계된 종합적인 온라인 설명서가 함께 제공됩니다. 설치 가이드부터 고급 구성 및 문제 해결에 이르기까지 명확하고 상세한 매뉴얼을 통해 원활한 통합과 운영을 보장합니다.
사례 연구
실제 사용 사례를 통해 발루프의 OEM 센서가 어떻게 성능을 향상하고 가동 중단 시간을 줄이며 운영 효율성을 개선하는지 살펴보세요.
발루프의 고급 솔루션과 직관적인 인터페이스가 애플리케이션에서 탁월한 성능을 발휘하는 데 필요한 정밀도와 제어 기능을 제공하는 방법을 알아보세요.
추가 제품 및 액세서리
다양한 애플리케이션을 살펴보고 유블럭스의 솔루션이 어떻게 귀사의 운영을 혁신할 수 있는지 알아보세요. 저희의 모션 및 내비게이션 센서와 소프트웨어를 사용하면 해당 분야에서 성공과 혁신을 이끄는 최첨단 기술을 이용할 수 있습니다.
다양한 산업 분야에서 관성 내비게이션 및 위치추적 솔루션의 잠재력을 실현하는 데 동참하세요.
생산 프로세스
모든 SBG Systems 제품 뒤에 숨겨진 정밀성과 전문성을 알아보세요. 다음 동영상에서는 고성능 관성 내비게이션 시스템을 세심하게 설계, 제조 및 테스트하는 방법을 자세히 살펴볼 수 있습니다.
첨단 엔지니어링부터 엄격한 품질 관리에 이르기까지 당사의 생산 공정은 각 제품이 최고 수준의 신뢰성과 정확성을 충족하도록 보장합니다.
자세히 알아보려면 지금 시청하세요!
견적 요청하기
그들은 우리에 대해 이야기합니다
저희 제품을 프로젝트에 활용한 업계 전문가와 고객의 경험과 후기를 소개합니다.
저희의 혁신적인 기술이 어떻게 운영을 변화시키고 생산성을 높이며 다양한 애플리케이션에서 신뢰할 수 있는 결과를 제공했는지 알아보세요.
FAQ 섹션
최첨단 기술과 그 응용에 대한 가장 긴급한 질문을 해결하는 FAQ 섹션에 오신 것을 환영합니다. 여기에서 제품 기능, 설치 프로세스, 문제 해결 팁, 사용 경험을 극대화하는 모범 사례에 관한 포괄적인 답변을 확인할 수 있습니다.
여기에서 답변 찾기!
INS 에서 외부 보조 센서의 입력을 허용하나요?
당사의 관성 내비게이션 시스템은 공기 데이터 센서, 자력계, 주행 거리계, DVL 등과 같은 외부 보조 센서의 입력을 받아들입니다.
이러한 통합을 통해 INS 특히 GNSS가 지원되지 않는 환경에서 활용도와 안정성이 매우 높습니다.
이러한 외부 센서는 상호 보완적인 데이터를 제공하여 INS 의 전반적인 성능과 정확성을 향상시킵니다.
GNSS와 GPS란 무엇인가요?
GNSS는 글로벌 네비게이션 위성 시스템, GPS는 글로벌 포지셔닝 시스템의 약자입니다. 이 용어는 종종 같은 의미로 사용되지만 위성 기반 내비게이션 시스템 내에서 서로 다른 개념을 나타냅니다.
GNSS는 모든 위성 항법 시스템을 통칭하는 용어이며, GPS는 특히 미국 시스템을 지칭합니다. 여기에는 보다 포괄적인 글로벌 커버리지를 제공하는 여러 시스템이 포함되며, GPS는 이러한 시스템 중 하나에 불과합니다.
GPS만으로는 위성 가용성 및 환경 조건에 따라 한계가 있을 수 있지만, GNSS는 여러 시스템의 데이터를 통합하여 정확도와 안정성을 향상시킬 수 있습니다.
GNSS는 GPS 및 기타 시스템을 포함한 더 넓은 범주의 위성 항법 시스템을 의미하며, GPS는 미국에서 개발한 특정 GNSS입니다.
