헤이브

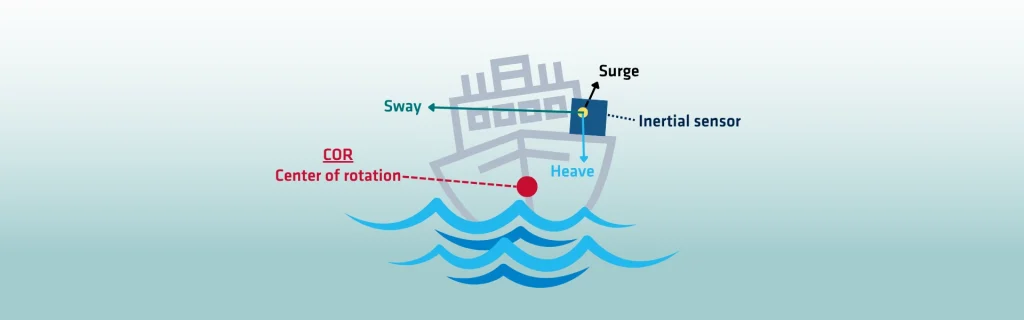

Heave(상하 동요)란 해수면에 의해 발생하는 선박이나 플랫폼의 수직 운동을 의미합니다. 회전 운동을 수반하는 피치(Pitch)나 롤(Roll)과 달리, 이는 상하 변위를 수반합니다. 회전 운동을 수반하는 피치나 롤과 달리 히브는 엄격히 수직 방향으로 일어납니다. 히브는 항법 및 해양 작전에서 매우 중요한 요소입니다. 과도한 히브는 선박의 안정성, 정확성 및 승무원의 안전에 직접적인 영향을 미칠 수 있습니다.
파도 높이는 히브에 영향을 미치는 주요 요인입니다. 파도가 높을수록 더 강한 수직 변위가 발생하여 운동 진폭이 커집니다. 파도 주기 또한 히브 특성에 영향을 미칩니다. 주기가 길면 부드러운 수직 운동이 발생하고, 주기가 짧으면 빠른 진동이 발생합니다. 파도 방향은 히브를 겪는 방식을 수정합니다. 선수나 선미에서 접근하는 파도는 측면을 치는 파도와 다른 영향을 미칩니다. 선박 디자인 역시 선박이 히브에 반응하는 방식에 중요한 역할을 합니다. 선체의 형상, 배수량, 중량 배분은 운동이 흡수되는 방식을 결정합니다.
히브는 선박 안정성에 상당한 영향을 미칩니다. 지속적인 수직 진동은 승차감, 장비 성능, 안전에 영향을 줍니다. 소형 선박의 경우, 강한 히브는 위험한 상황을 초래할 수 있습니다. 해양 작전에서는 시추 및 플랫폼 안정성에 어려움을 야기합니다. 수직 움직임은 드릴 스트링(drill string)과 해저 앵커리지의 작동을 방해할 수 있습니다. 따라서 해양 활동에는 정확한 보상 시스템이 필수적입니다.
또한 항법 정확도에도 영향을 미칩니다. 수직 변위는 도킹, 측량 또는 건설 중 정밀한 위치 파악에 영향을 미칩니다. 움직임은 GNSS 및 관성 측정에 교란을 일으키므로 고급 보정이 필요합니다. 따라서 정확한 모니터링은 임무 성공에 매우 중요합니다.
최적의 양정 측정 방법 및 기술
고급 측정 도구는 정확한 데이터를 제공합니다. 가속도계, 파고 센서 및 모션 유닛은 실시간 모니터링을 제공합니다. 선박의 수직 움직임을 이해하고 관리하는 것은 해양 및 해상 작업의 안전성, 안정성, 효율성을 보장하는 데 필수적입니다.
불일치를 보정하기 위해 여러 가지 방법과 기술이 사용됩니다.
1 – 실시간 히브 보정
가속도계, 자이로스코프, GNSS 연동 INS 등의 센서는 선박의 움직임을 실시간으로 측정합니다. 시스템은 히브 변위를 계산하여 에코 사운더나 드릴링 라이저와 같은 장비에 즉시 보정값을 적용합니다.
2 – 지연 히브 처리
일부 고급 시스템은 지연 히브(delayed heave) 알고리즘을 사용합니다. 이 알고리즘은 짧은 시간 지연을 두고 모션 데이터를 처리하여 정확도를 향상시킵니다. 이 방법은 불규칙한 파도 조건에서 특히 효과적입니다.
3 – 능동형 히브 보정(AHC)
AHC 시스템은 유압 또는 전기 액추에이터를 사용하여 수직 운동을 물리적으로 상쇄합니다. 이는 크레인, 시추 장비, 원격 무인 수중정(ROV)에 널리 사용됩니다. 장비 위치를 지속적으로 조정하여 파도로 인한 히브에도 안정성을 유지합니다.
4 – 수동형 히브 보정(PHC)
PHC는 스프링이나 댐퍼와 같은 기계 시스템에 의존하여 이러한 힘을 흡수합니다. AHC보다 정밀도는 떨어지지만, 완전한 보정이 필요 없는 응용 분야에서 움직임의 영향을 줄여줍니다.
5 – 동적 위치 제어 시스템(DP)
DP 시스템은 데이터를 스러스터 제어와 통합합니다. 선박의 전체 위치를 안정시키고 움직임의 영향을 줄입니다. 다른 센서와 결합할 때, DP는 해상 작업에서 정박(station-keeping) 성능을 향상시킵니다.
6 – 후처리 보정
수로 측량에서 이러한 보정은 대개 데이터 수집 후에 적용됩니다. 모션 센서 데이터가 소나 또는 라이다 측정값과 동기화됩니다. 이후 소프트웨어가 히브 효과를 제거하여 정확한 수심 측량 지도를 생성합니다.
실시간 파도 모니터링을 위해 설계된 다양한 해양 솔루션을 살펴보세요. 수로 측량 애플리케이션을 위한 항법 솔루션
