PCV – Variazione del centro di fase

Torna al glossario

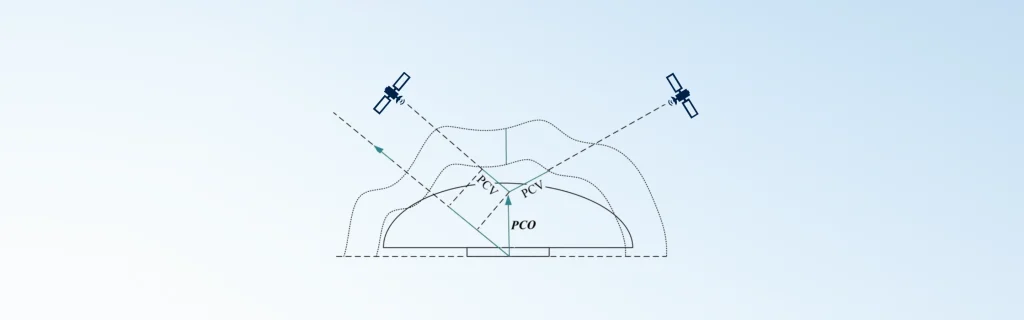

Diagramma della variazione del centro di fase (PCV)

La variazione del centro di fase (PCV) si riferisce alle variazioni del punto di ricezione effettivo di un'antenna GNSS. Il centro di fase è il punto in cui vengono misurati i segnali. Tuttavia, esso non costituisce un punto fisso, bensì si sposta a seconda dell'elevazione del satellite, dell'angolo di azimut e della frequenza del segnale.

Innanzitutto, il PCV deriva dalla struttura fisica dell'antenna e dal percorso interno del segnale. Ciò fa sì che la ricezione del segnale vari a seconda dei diversi angoli. Ad esempio, i segnali provenienti da basse elevazioni possono subire variazioni maggiori rispetto a quelli provenienti dallo zenit.

In secondo luogo, il PCV introduce errori di misurazione nelle osservazioni GNSS. Tali errori influenzano le misurazioni di fase e riducono l'accuratezza del posizionamento. Nelle applicazioni ad alta precisione, anche le variazioni millimetriche rivestono importanza. Pertanto, i sistemi GNSS devono correggere il PCV. I produttori di antenne eseguono la calibrazione per misurare i pattern di PCV. Tali pattern sono specifici per ciascun modello di antenna e talvolta per ogni singola unità. Successivamente, il software applica queste correzioni durante l'elaborazione dei dati. Le correzioni dipendono dalla geometria del satellite e dal percorso del segnale. Ignorare il PCV può distorcere le soluzioni di baseline e le posizioni verticali. Inoltre, il PCV differisce dall'offset del centro di fase (PCO). Il PCO rappresenta un vettore costante, mentre il PCV è una variazione direzionale. Entrambi devono essere modellati per un posizionamento GNSS affidabile.

Le antenne di grado geodetico includono file di correzione del PCV. Tali file seguono il formato ANTEX e definiscono le correzioni per frequenze multiple. Gli utenti li importano nel software di elaborazione GNSS. Inoltre, i metodi di calibrazione assoluta forniscono i dati di PCV più accurati. Essi utilizzano ambienti controllati e sistemi robotici per misurazioni ad alta precisione. La calibrazione relativa risulta meno precisa ma comunque diffusa.

Infine, la correzione del PCV è essenziale per applicazioni come il Real-Time Kinematic (RTK) e il Precise Point Positioning (PPP). Essa garantisce risultati coerenti in varie condizioni di osservazione. La variazione del centro di fase influisce in modo significativo sull'accuratezza GNSS. Un'accurata calibrazione e correzione del PCV migliorano l'affidabilità delle misurazioni per la geodesia, il rilevamento e la navigazione.

L'offset del centro di fase (PCO) e la variazione del centro di fase (PCV) sono entrambe caratteristiche delle antenne GNSS che influiscono sull'accuratezza del segnale. Il PCO si riferisce all'offset costante e fisso tra il punto di riferimento fisico dell'antenna e il centro di fase medio. Si tratta di un vettore statico impiegato nei calcoli di posizionamento. Al contrario, il PCV rappresenta la variazione dinamica del centro di fase dell'antenna a seconda della direzione del segnale, come l'elevazione e l'azimut del satellite. Mentre il PCO viene corretto come un valore fisso, il PCV richiede un modello o un file di calibrazione. Un posizionamento GNSS accurato si fonda sulla correzione sia del PCO che del PCV per ottenere precisione e affidabilità ottimali.
